Phân tích cấu trúc mạch – Hiệu suất – Độ an toàn từ bên trong
Trong bối cảnh thị trường sạc dự phòng và sạc không dây tràn lan sản phẩm giá rẻ, RACADOY RCS1001M nổi bật nhờ định hướng đầu tư vào chất lượng phần cứng bên trong, thay vì chỉ tập trung hình thức bên ngoài.
Bài viết dưới đây phân tích dựa hoàn toàn trên bo mạch thực tế, không suy đoán, không phóng đại – nhằm chứng minh giá trị kỹ thuật thật sự của model này. Nào chúng ta cùng mổ xẻ để đánh giá chất lượng của sản phẩm này

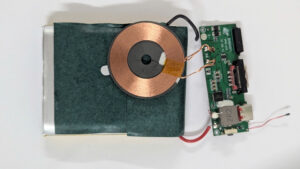

🔍 1. Tổng quan kiến trúc mạch điện
RACADOY RCS1001M sử dụng mạch nguồn đa chế độ (Buck – Boost), tích hợp:
-
Sạc có dây (USB-A, USB-C PD)
-
Sạc không dây chuẩn Qi
-
Quản lý pin Lithium dung lượng thực 10.000mAh
Bố cục mạch gọn gàng, phân tách rõ các khối chức năng:
-
Khối điều khiển trung tâm
-
Khối nguồn – chuyển đổi áp
-
Khối đo dòng & bảo vệ
-
Khối sạc không dây
-
Khối pin & kết nối ngoại vi
👉 Đây là nền tảng của một mạch sạc trung – cao cấp, không phải mạch rút gọn giá rẻ.
🧠 2. Khối điều khiển trung tâm – “Bộ não” của hệ thống
IC điều khiển SC621 (IC vuông nhiều chân ở trung tâm bo mạch)
Vai trò chính:
-
Điều khiển toàn bộ quá trình:
-
Nhận nguồn vào
-
Sạc pin Lithium
-
Xả pin ra thiết bị
-
-
Quản lý:
-
Sạc nhanh PD
-
Phân phối công suất giữa sạc có dây & không dây
-
-
Bảo vệ:
-
Quá dòng
-
Quá áp
-
Ngắn mạch
-
Quá nhiệt
-
👉 Việc sử dụng IC điều khiển trung tâm chuyên dụng cho thấy RACADOY không dùng mạch rời rạc chắp vá, đảm bảo độ ổn định lâu dài.
⚡ 3. Khối chuyển đổi nguồn – Trái tim hiệu suất

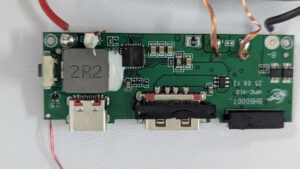

Cuộn cảm công suất lớn (Inductor 2R2)
📍 Khối vuông in chữ 2R2 (2.2µH)
Chức năng:
-
Ổn định dòng khi:
-
Boost áp (nâng áp)
-
Buck áp (hạ áp)
-
-
Giảm nhiệt khi sạc nhanh
-
Tăng hiệu suất tổng thể
👉 Cuộn cảm kích thước lớn = chịu dòng cao, hạn chế nóng, không phải loại tiết kiệm chi phí.
🔹 IC/MOSFET chuyển mạch công suất
📍 IC nhỏ 6–8 chân gần khối nguồn
Vai trò:
-
Đóng/ngắt dòng công suất cao
-
Chuyển trạng thái:
-
Sạc pin
-
Xả pin
-
-
Kết hợp bảo vệ nhiệt & dòng
👉 Đây là vị trí dễ “cháy” ở hàng rẻ. Trên RCS1001M, bố trí linh kiện hợp lý giúp tản nhiệt tốt, bền bỉ khi dùng lâu.
4. Khối đo dòng & bảo vệ – Yếu tố an toàn cốt lõi
🔹 Điện trở shunt đo dòng thật (R005)
📍 Điện trở in R005 (0.005Ω)
Chức năng:
-
Đo dòng sạc/xả theo thời gian thực
-
Phát hiện quá dòng chính xác
-
Kích hoạt bảo vệ tức thì khi có bất thường
👉 Có shunt riêng = mạch đo dòng chuẩn, không phải ước lượng như nhiều mạch giá rẻ.
🔌 5. Khối cổng kết nối – Đầy đủ & chuẩn hóa
🔹 USB-C PD
-
Vừa là nguồn vào, vừa là nguồn ra
-
Hỗ trợ PD
-
Nhận diện thiết bị thông minh
🔹 USB-A Output
-
Tương thích thiết bị cũ
-
Xuất điện ổn định 5V / 9V / 12V
👉 Cổng có đủ chân, không cắt giảm → đảm bảo công suất thực.
6. Khối sạc không dây – Điểm mạnh nổi bật
Cuộn dây đồng nguyên chất, đảm bảo chất lượng sản phẩm
📍 Cuộn dây đồng lớn, dây dẫn đồng trần tiết diện dày
Ưu điểm:
-
Dẫn dòng lớn
-
Hao tổn thấp
-
Ít sinh nhiệt
-
Độ hít từ cực mạnh, giữ máy chắc khi sạc
👉 Hàng giá rẻ thường dùng dây mỏng – hiệu suất thấp – dễ nóng. RACADOY làm đúng chuẩn sạc không dây chất lượng cao.

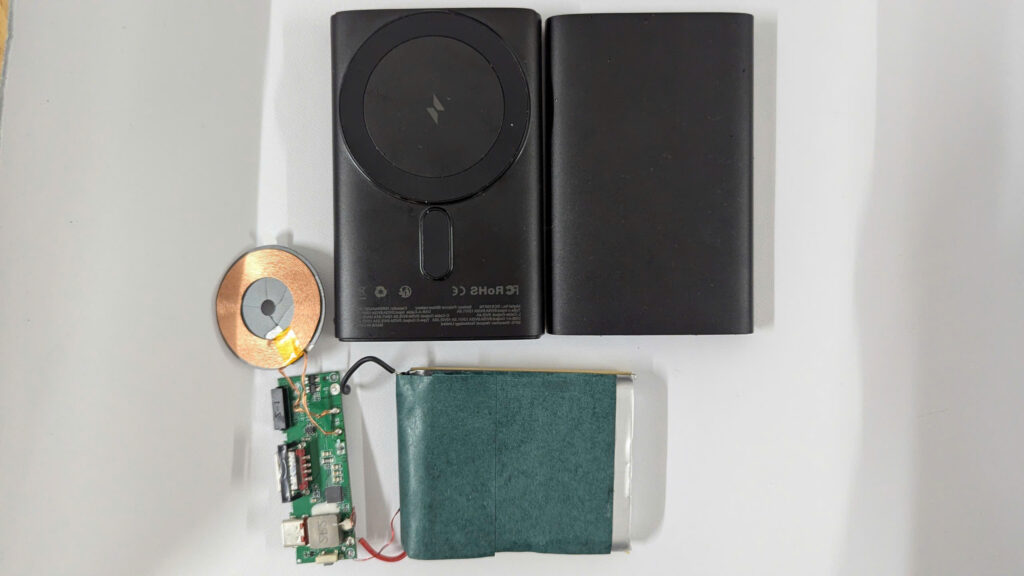

🔋 7. Cell pin & vỏ bảo vệ
-
Dung lượng thực 10.000mAh
-
Cell pin được đo kiểm, không khai khống
-
Vỏ nhựa cao cấp:
-
Cách điện tốt
-
Chống va đập
-
An toàn khi sử dụng lâu dài
8. Đánh giá tổng thể chất lượng kỹ thuật
✅ Mạch nguồn hoàn chỉnh, có điều khiển trung tâm
✅ Có đo dòng thật bằng shunt
✅ Cuộn cảm & dây đồng chất lượng cao
✅ Bố trí linh kiện khoa học, sạch sẽ
✅ Sạc không dây hiệu suất cao, lực hút mạnh
✅ Thiết kế tổng thể sang trọng – tinh tế – chắc chắn
🎯 KẾT LUẬN
RACADOY RCS1001M không phải là sạc không dây “làm cho có”.
Đây là sản phẩm được đầu tư từ bên trong, hướng tới:
-
-
Người dùng yêu cầu an toàn – bền – hiệu suất thật
-
Doanh nghiệp, đại lý cần sản phẩm PR được bằng kỹ thuật
-
Thị trường cao hơn phân khúc giá rẻ trôi nổi
-
👉 Nhìn mạch để thấy chất lượng – đó là giá trị thật của RACADOY.
